進口氣動螺紋三片式球閥
德***萊克閥門中***總代理-germany lik valves international
概述
進口氣動螺紋三片式球閥體積小，是由三部分閥殼組成，由四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，而直接拆卸四只螺栓，閥體中間部分既可取出。工作原理也是通過氣動執行器90度的旋轉來帶動球體的旋轉以達到介質的流通與阻斷。執行器與閥體的直接連接減少了發生故障的機率。適用于輕工機械體積小空間窄的場合。
應用標準
■設計依據: ASME B16.34, API 608
■壁厚: ASME B16.34, CLASS 400
■管螺紋接端: ASME B1.20.1 ,BS21 ,DIN2999/259,BSP ISO 7/1,ISO 228/1,JIS B 0203
■螺紋類型:G．NPT.BSPT.BSP DIN259/2999
規格說明
■工作壓力:1000WOG
■工作溫度:-20－180℃
進口氣動螺紋三片式球閥參數
|
氣動執行器
|
雙作用、單作用
|
|
驅動氣源
|
5-7bar壓縮空氣
|
|
氣動附件
|
限位開關、定位器、電磁閥
過濾減壓閥、手輪機構
|
|
公稱通徑
|
DN15-100mm
|
|
公稱壓力
|
1.6-6.3MPa
|
|
適用溫度
|
PTFE:-30~+180℃
PPL:-30~+250℃
|
|
連接方式
|
螺紋式
|
|
閥體結構
|
三塊式
|
|
閥體材質
|
304、316、316L
|
|
閥板材質
|
304、316、316L
|
|
閥座襯里
|
PTFE、PPL
|
|
適用介質
|
蒸汽、水液，氣體等
|
進口氣動螺紋三片式球閥設計標準
|
三塊式
|
測試檢驗
|
API598，EN12266
|
|
螺紋接端
|
ASME B1.20，BS21 DIN2999/259，
BSP ISO7/1，ISO228/1 JIS B 0203
|
|
對焊接端
|
ASME B16025
|
|
套焊接端
|
ASME B16.11
|
|
閥蘭接端
|
ASME B16.5 DIN2542～2545 JIS B2238
|
|
兩塊式
|
測試檢驗
|
API598，EN12266
|
|
螺紋接端
|
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203
|

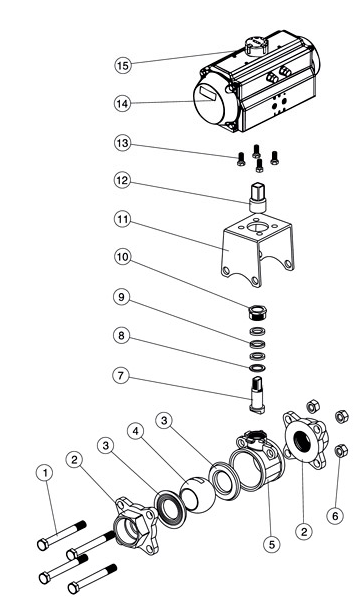

主要零件材質表
|
序號NO
|
零件名稱 Name of parts
|
材質Material
|
|
1
|
螺栓 Screw
|
不銹鋼304
|
|
2
|
接頭 Connector
|
不銹鋼CF8/CF8M/CF3/CF3M
|
|
3
|
閥座 Seat
|
PTFE、尼龍、對位聚苯、硬質合金
|
|
4
|
球體 ball
|
不銹鋼304/304L/316/316L
|
|
5
|
閥體 Body
|
不銹鋼CF8/CF8M/CF3/CF3M
|
|
6
|
螺母 Nut
|
不銹鋼304
|
|
7
|
閥桿 Stem
|
不銹鋼304/304L/316/316L
|
|
8
|
墊片 Gasket
|
不銹鋼304/316
|
|
9
|
填料 Packing
|
PTFE
|
|
10
|
壓蓋 Gland
|
不銹鋼304/316
|
|
11
|
連接支架 Connecting YOKe
|
不銹鋼CF8
|
|
12
|
連接套 Connecting Set
|
不銹鋼304
|
|
13
|
螺栓 Screw
|
不銹鋼304
|
|
14
|
氣動執行器 Pneumatic Actuator
|
AT系列
|
|
15
|
位置指示器 Location lndicator
|
塑料
|
