隨著半導體器件特征尺寸持續微縮和三維堆疊結構的廣泛應用，傳統檢測技術面臨顯著挑戰。近紅外顯微鏡（NIR Microscopy）作為***種無損檢測技術，憑借其穿透成像特性，在半導體領域獲得日益廣泛的應用。本文系統闡述近紅外顯微鏡的工作原理與穿透觀測能力，并與X射線檢測、超聲掃描顯微鏡（SAM）進行綜合對比，為半導體行業質量控制和失效分析提供技術參考。

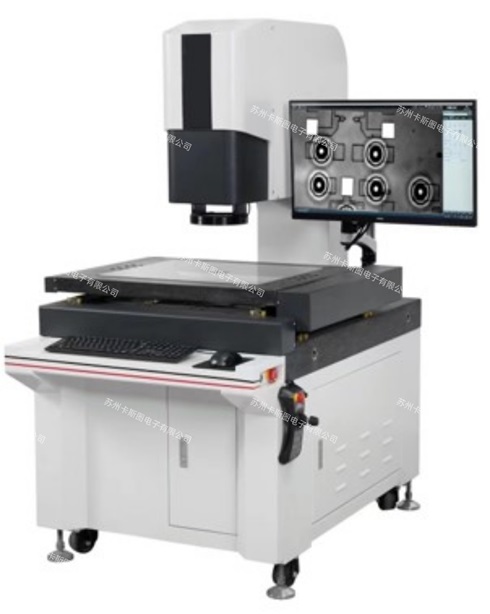

                         卡斯圖MIR400

***、近紅外顯微鏡的穿透觀測能力——以卡斯圖MIR400為例

1. 工作原理

MIR400采用700-2500nm波段近紅外光作為光源，具有以下技術特性：

- 硅材料穿透性：1100nm以上波段可穿透硅基材料（硅晶圓穿透厚度達700μm）

- 分辨率優勢：介于光學顯微鏡與X射線檢測之間（0.5-1μm***）

- 安全性：非電離輻射，無樣品損傷風險

2. 穿透觀測特性

多層結構可視化：

- 清晰呈現芯片內部金屬互連層、硅通孔（TSV）及焊點結構

- 支持3D堆疊芯片的逐層非破壞性檢測

動態監測能力：

- 實時觀測器件工作狀態下的內部動態現象

- 捕捉電流分布異常、熱點形成等失效過程

三維重構技術：

- 基于焦點堆棧算法實現三維成像

- 無需物理切片即可獲取內部結構空間信息

材料鑒別功能：

- 通過特征光譜區分硅、金屬、介質等材料

3. 典型應用場景

- 3D IC/TSV結構質量檢測

- 倒裝芯片焊點完整性評估

- 晶圓***封裝（WLP）缺陷篩查

- 短路/斷路故障定位

- 器件熱分布特性分析

二、三種檢測技術的對比分析

1.  技術原理比較

2. 性能參數對比

3. 技術優勢與局限

近紅外顯微鏡

? 優勢：

- 硅基材料專屬穿透能力

- 支持動態觀測的技術

- 設備集成度高，運維成本低

? 局限：

- 對非硅材料穿透能力有限

- 深層缺陷檢出率低于X射線

X射線檢測

? 優勢：

- 全材料通用穿透能力

- 納米***超高分辨率

? 局限：

- 設備投資高昂（超千萬元***）

- 存在輻射管理要求

超聲掃描顯微鏡

? 優勢：

- 界面缺陷檢測靈敏度高

- 可量化材料機械性能

? 局限：

- 需水浸耦合影響部分樣品

- 微米***分辨率限制

三、半導體行業應用選型指南

優先選擇近紅外顯微鏡的場景

- 硅基器件內部結構快速檢測

- 3D IC/TSV工藝開發與質控

- 動態失效機理研究

- 輻射明顯樣品（如生物芯片）

優先選擇X射線的場景

- 2.5D/3D封裝全三維結構解析

- 納米***缺陷準確確表征

- 非硅材料（如化合物半導體）檢測

優先選擇SAM的場景

- 封裝界面分層分析

- 材料彈性模量測量

- 塑封器件內部空洞檢測

四、技術發展趨勢

1. 多模態融合：NIR+X射線+SAM聯用系統開發

2. 分辨率突破：近紅外超分辨光學技術應用

3. 智能分析：基于深度學習的缺陷自動分類

4. 系統集成：與電性測試、熱成像聯機檢測

5. 高速成像：毫秒***動態捕捉技術

（更多技術參數請參見本站MIR系列產品技術文檔）

結論

近紅外顯微鏡在半導體檢測領域建立了應用生態，與X射線、SAM技術形成優勢互補。隨著異構集成技術的發展，MIR400等近紅外系統將通過持續的技術迭代，在半導體制造與封裝檢測中發揮更核心的作用。建議用戶根據實際檢測需求（分辨率/穿透深度/材料類型）選擇技術方案，必要時采用多技術協同檢測策略以實現分析效果。
