UK MICRON OPTOELECTRONICS推出U-III表面粒子計數器：突破0.1微米檢測極限，重新定義半導體潔凈度標準

2025年3月6日——***的光電技術企業UK MICRON OPTOELECTRONICS正式發布全新升***的U-III表面粒子計數器。該產品專為高潔凈度制造場景設計，采用革命性激光傳感技術與智能采樣系統，可檢測0.1微米***表面顆粒污染，助力半導體、液晶面板及精密電子行業實現更高良率與可靠性。

核心技術創新

納米***檢測能力

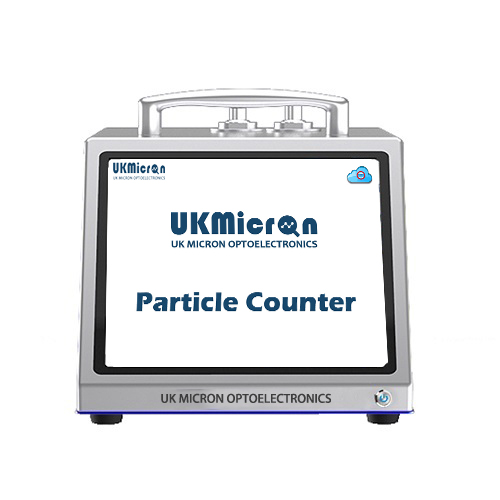

U-III搭載HeNe激光傳感器，分辨率達0.1微米，支持0.1-5.0微米顆粒粒徑的六通道分類統計（0.1/0.2/0.3/1.0/3.0/5.0μm），覆蓋半導體制造中對超細微粒的嚴苛檢測需求。

靜態采樣模式：通過優化氣流控制，減少測量誤差，提升數據穩定性。

智能化設計與操作體驗

7英寸高分辨率觸控屏：支持實時數據可視化與交互操作，簡化流程。

雙電池?zé)岵灏蜗到y(tǒng)?：支持連續生產場景下的不間斷作業，電池更換無需停機。

USB數據接口與軟件升***?：便捷導出檢測報告，并可通過固件更新持續優化性能。

行業應用與效益

提升制造效率

減少50%自凈時間?：通過量化表面污染數據，縮短設備維護周期（PM周期），提升產線吞吐量。

延長MTBC（平均無故障周期）：結合顆粒控制策略，關鍵設備可靠性提升4倍以上。

覆蓋高潔凈場景

半導體制造：晶圓表面、機臺內腔等關鍵區域的潔凈度驗證。

精密光學與電子：液晶面板、光學鏡片組件、醫療器械的表面污染控制。

符合***際標準

產品嚴格遵循ISO-14644-9表面粒子控制規范，為半導體廠商提供標準化檢測工具。

市場評價與展望

U-III的發布標志著表面污染監測技術邁向納米***精度時代。行業分析師指出，該設備通過量化顆粒數據與智能反饋機制，將推動半導體制造從“經驗驅動”向“數據驅動”轉型，進***步降低因微粒污染導致的良率損失。目前，QIII系列已獲得多******際頭部晶圓廠的采購意向，預計將在2025年第二季度實現量產交付。

關于UK MICRON OPTOELECTRONICS?

作為光電傳感領域的領軍企業，UK MICRON OPTOELECTRONICS持續深耕半導體檢測與精密光學技術，其產品線覆蓋表面微粒檢測、激光粒度分析及高精度熱成像等場景。
