水泥對于***民經濟的重要性無需贅述，波長色散X射線熒光光譜（WD-XRF）用于測定水泥常規元素亦已成行業共識。在之前的的理學推送中理學和大***分享了《理學XRF粉末壓片法分析水泥》，隨著水泥行業限產增效、綠色智能化升***的需求不斷涌現，用水泥窯協同處置固廢危廢已經變成企業共識。隨著固廢危廢的加入，水泥產品質量管理已經不僅僅局限于生料、熟料、水泥產品中原有元素的簡單分析，樣品中的重金屬殘留、礦物成分分析、出磨生料或水泥的顆粒粒度等影響水泥質量的檢測需求也越來越多。在上篇推送中，我們分享了理學設備是：上照式順序型熒光光譜儀 ZSX PrimusIII NEXT，它能夠變化不同的抽氣速率來減少粉塵的產生，通過粉塵捕集器來減少粉塵對閥門和真空泵的污染和損傷。從而***終實現樣品準確分析的同時降低了設備維護的頻率。

而在本期推送中，我們給大***帶來的是理學多道同時型熒光X射線分析裝置Simultix15，

理學 Simultix15

自1968年，第***代Simultix問世， 多道同時型X射線熒光光譜儀Simultix系列，作為要求快速處理能力、高精密度分析的工程管理的分析儀器，半世紀內，在全世界以***千多臺的銷售成績而自豪。Simultix15是伴隨著技術革新，應對多樣化、高度化的需求，在性能、機能以及操作性上更出眾的儀器。

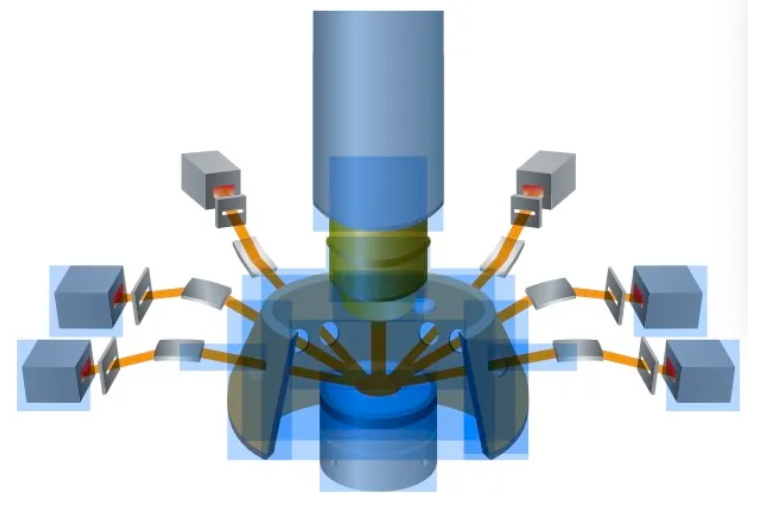

Simultix15的光學系統概念圖

掃描型WDX裝有測角儀和晶體交換器，對各元素依次測量，測試時間較長。多道同時型WDX為每個測量元素配備了獨立的分光晶體和相應的檢測器，同時檢測所有元素，檢測過程更加快速。理學多道同時型Simultix15***多可以配置40個元素通道，也可以選配重元素掃描道Ti-U或者輕重元素掃描道O-U，對全元素進行無標樣定量分析。而且，理學Simultix15還可以加配衍射道，對水泥中的游離鈣進行定量測試。

ASTM C114-18 和校準標準

在ASTM C114-11標準中，對“快速試驗法”進行了以下說明。

• 使用所選的測定方法，通過至少7個標樣（有證標準物質）樣品對每個待分析物進行單***測定。在不同日期的情況下，完成兩輪測定，重復樣品制備的所有步驟。計算兩輪測定結果的平均值和差異。

• 當7個標樣樣品用于鑒定步驟時，在獲得的7個任何單***待分析物的兩組分的差異中，至少有6個差異不會超過表1中的顯示的限制數值，且剩余的差異不會大于這***數值的兩倍。

• 對于每個待分析物和每個標樣，所獲得的平均值都會與有證濃度進行比較。當7個標樣樣品用于鑒定步驟時，對于每個待分析物，至少有6個平均值不會超過如表1所示的有證濃度的數值，且剩余的平均值不會大于這***數值的兩倍。

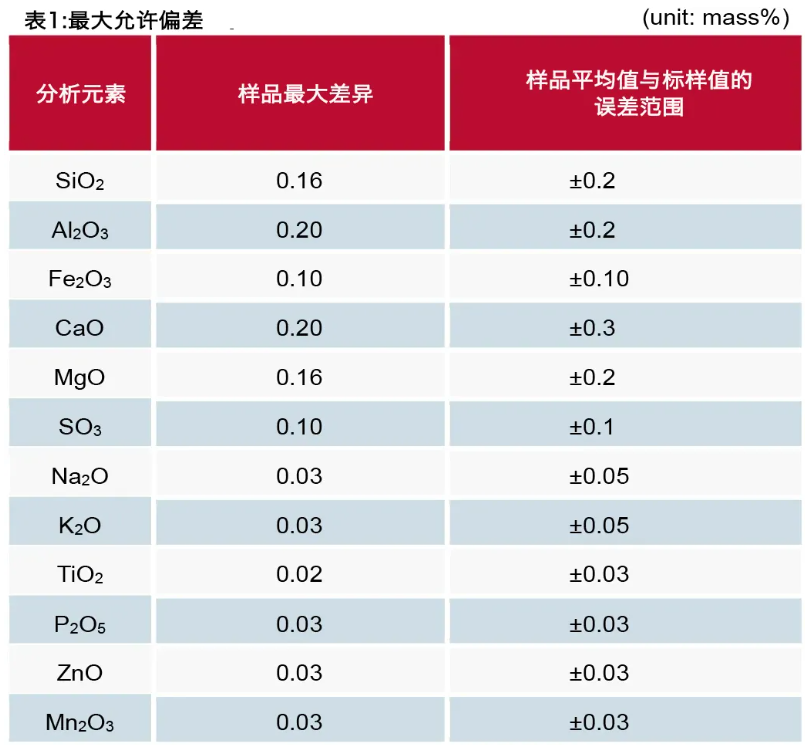

ASTM C114-11規定了分析結果的***大容許偏差，如上圖顯示。

ASTM C114-11說明可用的基準水泥為NIST 標樣，或其他源于NIST 標樣的基準水泥。

在此應用分析報告中，7個NIST 標樣（SRM1881a、1884a、1885a、1886a、1887a、1888a和1889a）用于進行校正和鑒定試驗。

PART/1

    樣品制備

熔融時，0.8 克樣品和 3.2 克熔劑（四硼酸鋰和偏硼酸鋰的重量各占 50%，）稱重并混合均勻。在 1050 ℃ 下制成熔融玻璃片。

PART/2

   測定與校正

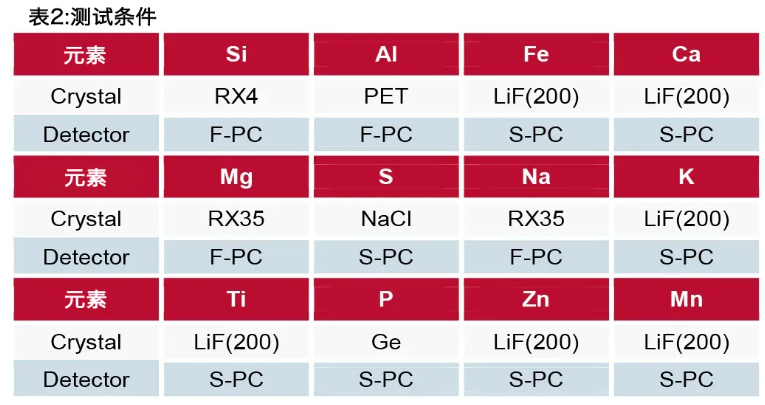

測量是在真空條件下通過Simultix15 上使用 4 千瓦 Rh 靶 X 射線管在真空中進行的。如上圖顯示了分析晶體和探測器。管電壓和電流為 40kV-60mA，同時測量所有元素，計數時間為40秒。

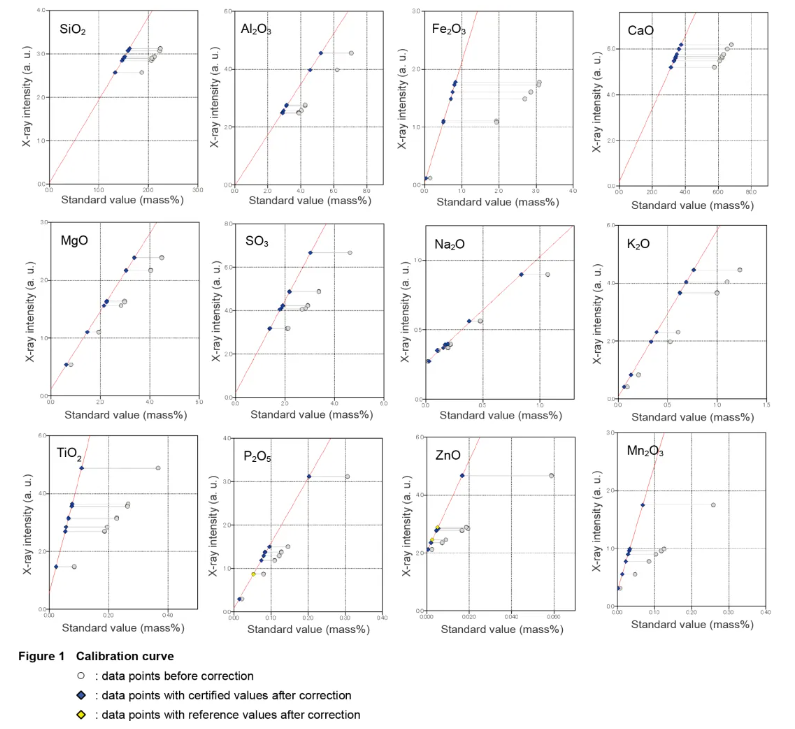

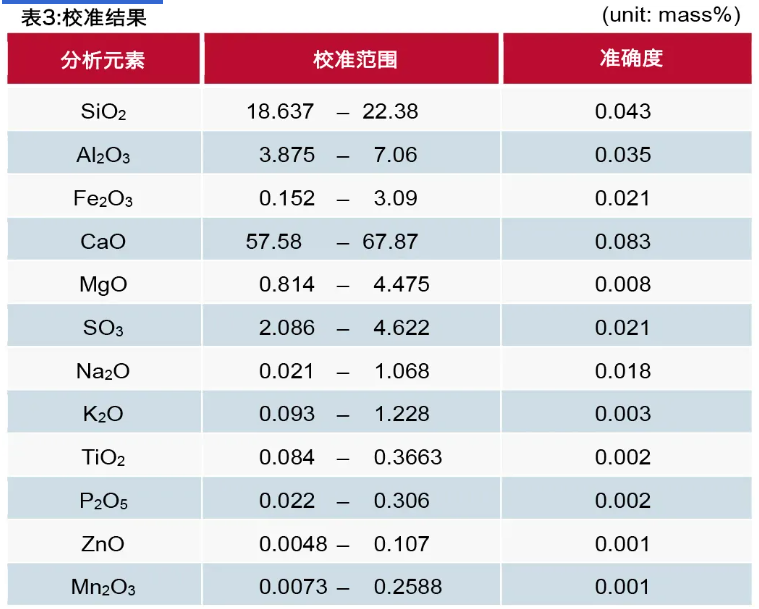

上圖匯總了校準結果。校準曲線使用理論alpha系數法進行基體效應的校正，線性良好，見下圖。

PART/3

    ASTM C114-18的鑒定試驗

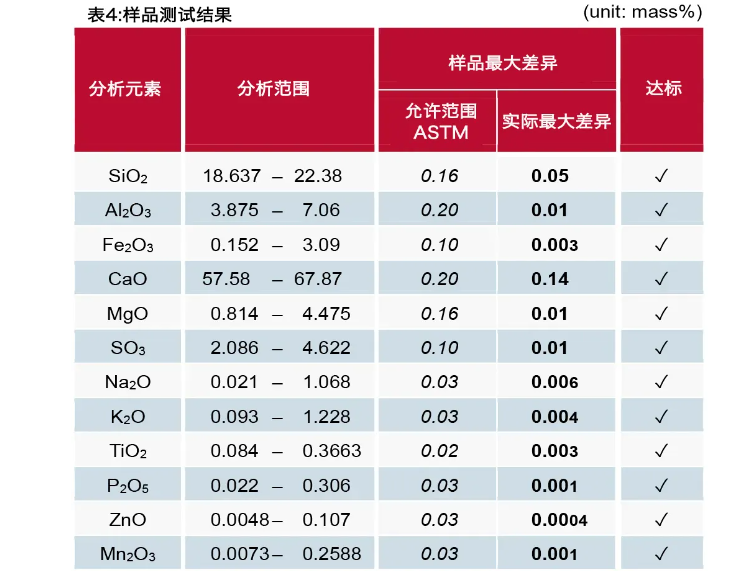

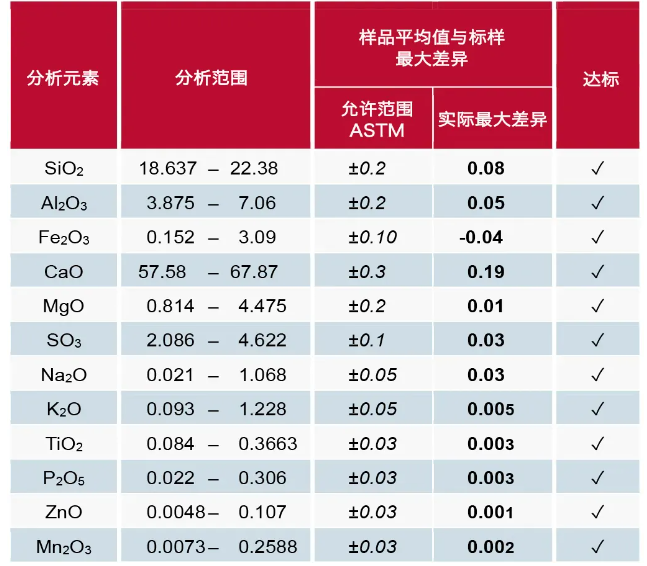

對波特蘭水泥的七個 NIST SRM 進行了定量分析。結果見上圖與 ASTM C114-18 的要求進行比較。結果證明符合 ASTM C114-18 的要求。

PART/4

   再現性測定

另***項測試涉及 10 次重復測量，使用 NIST SRM1884a 和 1888a 進行了重復測量，以說明儀器的穩定性。

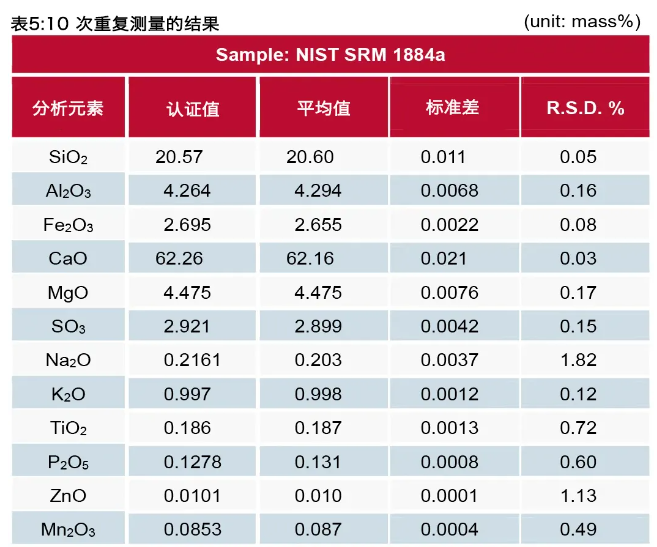

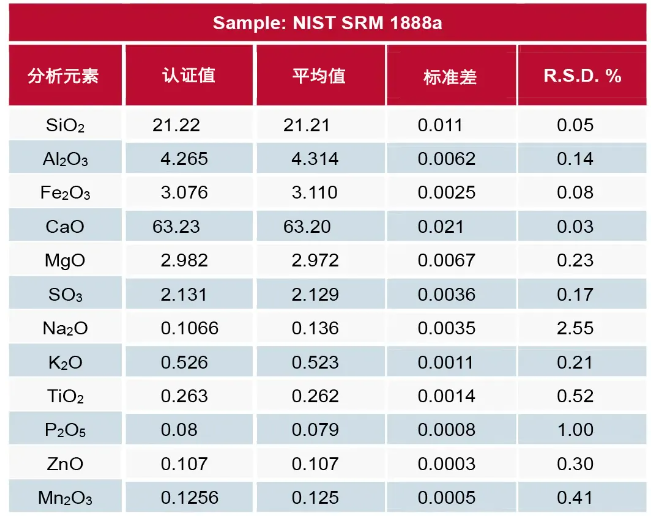

如上圖表 5 列出了 10 次測量的結果。

ASTM C114-18 的鑒定測試表明Simultix15的測試結果符合和/或超過了熔融法的要求。

PART/5

    結論

ASTM C114-18 的鑒定測試表明，Simultix15 的熔融法測試結果符合或超過了 ASTM C114-18 中定義的水硬性水泥分析要求。

Simultix15 是***款多道同時型波長色散 XRF 光譜儀，可同時測量分析樣品中的所有元素。在本文展示的測試結果中，水泥中 12 種元素的測量計數時間為 40 秒。

(文章來源于儀器網)
