數字鎖相環（DigitalPhase-LockedLoop，簡稱DPLL）是***種基于反饋控制的技術，用于實現精確的時序控制和相位同步。通過相位比較、頻率差計算、頻率控制、濾波和循環控制，它能夠完成兩個信號相位同步、頻率自動跟蹤的功能。數字鎖相環不僅具有可靠性好、精度高、環路帶寬和中心頻率編程可調等優點，還解決了模擬鎖相環的直流零點漂移、器件飽和及易受電源和環境溫度變化等缺點，此外還具有對離散樣值的實時處理能力。數字鎖相環廣泛應用于物理和工程領域，包括用于測量和跟蹤信號頻率、提取原始信號的給定頻率分量并在同時消除噪聲和雜散分量，或者基于輸入信號合成新信號。此外，數字鎖相環在調制解調、頻率合成、FM立體聲解碼、彩色副載波同步、圖像處理等各個方面得到了廣泛的應用，已成為鎖相技術發展的方向。

1.鎖相環基本原理

鎖相環(PLL)技術也稱自動相位控制技術,主要由鑒相器,低通濾波器(LPF),壓控振蕩器(VCO)和參考頻率源(晶體振蕩器)組成。

當壓控振蕩器的頻率fv,由于某種原因發生變化時,必然相應地產生生相位變化。這個相位變化在鑒相器中與參考晶體振蕩器的穩定(對應于頻率fR)相比較,使鑒相器輸出***個與相位誤差成比例的誤差電壓ud(t),經過低通濾波器,取出其中緩慢變動的直流電壓分量uc(t),并加到VCO的控制端,使壓控振蕩器的輸出頻率fv不斷改變且向參考頻率fR靠攏,直至fv=fR為止,從而使得uv(t)、us(t)兩信號的頻率相同而相位差保持恒定(同步),即實現頻率自動跟蹤和相位鎖定。這就是是鎖相環路的基本原理。

圖1鎖相環組成結構圖

2.全數字鎖相環的基本原理

全數字鎖相環由數字鑒相器、數字環路濾波器、數控振蕩器三部分組成。鎖相環是***個相位反饋控制系統，而在數字鎖相環中，由于誤差控制信號是離散的數字信號，而不是模擬電壓，因而受控的輸出電壓的改變是離散的而不是連續的;此外，全數字鎖相環的環路組成部件也全用數字電路實現。其中可逆計數器及N分頻器的時鐘由外部晶振提供。全數字鎖相環不使用VCO(電壓控制振蕩器)，同時采用系統可編程芯片實現，這大大減輕溫度及電源電壓變化對環路的影響，有利于提高系統的集成度和可靠性。

3.全數字鎖相環的實現

全數字鎖相環是模擬鎖相環系統的數字化,全數字鎖相環的基本結構如圖2所示。主要由數字鑒相器、K變?？赡嬗嫈?shù)器構成(模數K可預置)、加減脈沖控制器和除N計數器構成。K變?？赡嬗嫈?shù)器和加減脈沖控制器的工作頻率分別為Mf0和2Nf0,f0為鎖相環的中心頻率。***般情況下M和N均為2的整數冪。時鐘2Nf0經除H(H=M/2N)計數器得到。實際應用中***般在壓控振蕩器與鑒相器之間加入可控的變模分頻器,來得到固定的或是可變的輸出頻率,輸出頻率與輸入頻率之間成比例關系。

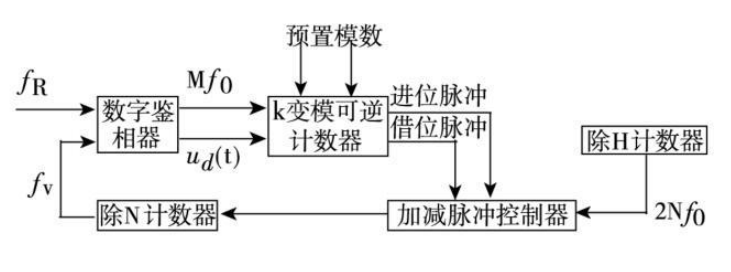

圖2全數字鎖相環路結構圖

3.1數字鑒相器的實現

常用的數字鑒相器有三種類型EXOR鑒相器、JK觸發型鑒相器和邊沿控制鑒相器。數字鑒相器的作用是鑒別兩個數字信號相位的差別，并通過信號將這種差別表示出來。數字鑒相器在很大程度上決定著鎖相環的性能,選擇的原則要從適用條件、線性鑒相范圍、設計難易程度等角度綜合考慮。其中EXOR鑒相器，它適用于波形對稱的情況,線性鑒相范圍為±Π/2，線性增益Kd=2/Π(V/rad)。通過比較輸入信號u1(t)和反饋輸入信號u2’(t)的相位產生***個誤差信號ud(t),其作為K變?？赡嬗嫈?shù)器的加減方向控制信號,相位差為θe(θe=θv-θR)。環路鎖定時，輸入信號和輸出信號之間沒有相位誤差時，輸入和輸出信號的相位剛好相差90°，經過異或門，產生占空比為50%的輸出信號，該信號和輸入信號波形相同，頻率剛好是前者的兩倍。這種情形如圖3(a)所示。在這種情況下,可逆計數器加和減的周期是相同的,此時只要可逆計數器的k值足夠大,其輸出端就不會產生進位或借位脈沖。當輸出信號u2’滯后于參考信號u1時,相位誤差為正。這種情形如圖3(b)所示。

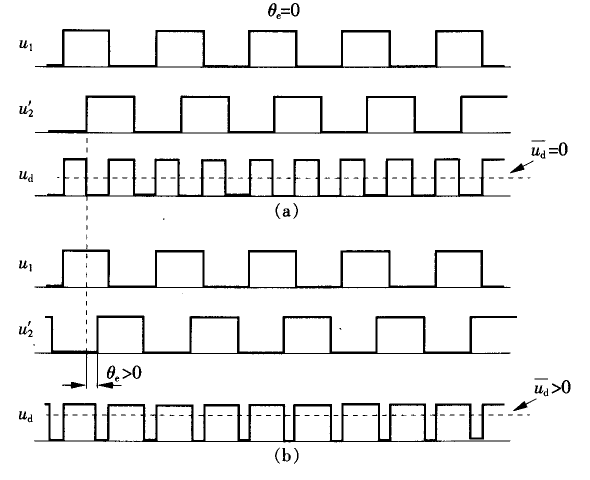

圖3 EXOR鑒相器的波形圖零相位誤差（θe=0時波形）

（b）零相位誤差（θe>0時波形）

3.2數字環路濾波器的實現

K變?？赡嬗嫈?shù)器是***重要的數字環路濾波器之***。這種環路濾波器通常和EXOR或者JK觸發鑒相器***起工作,它由兩個互相獨立的計數器組成,這兩個計數器通常被稱之為加(UP)計數器和減(DN)計數器。實際應用中,這兩個計數器總是向上計數的,K為這兩個計數器的模,也就是說,這兩個計數器的計數范圍都是[0,K-1],其中K是由模K控制輸入端控制,而且,***般是2的整數次冪。時鐘信號(K時鐘)的頻率定義為ADPLL中心頻率fo的M倍,M通常取8、16、32等。它對數字鑒相器輸出的相位差信號進行加減運算,當運算結果達到由模值控制器所預設的模值時,計數器輸出***個溢出信號,加減溢出判斷電路對溢出信號進行判斷:若是加溢出則輸出進位脈沖;若是減溢出則輸出借位脈沖。進位和借位脈沖可用來控制DCO(數控振蕩器),使得DCO輸出的脈沖數根據進位和借位來加上或者是刪除***些脈沖,實際上也就改變了DCO的輸出頻率?？赡嬗嫈?shù)器的模值由K模值控制器控制,***般為2的整數冪,當模值控制器變化范圍為4b0001~4b1111時,對應的模值的變化范圍為23~217。即可根據模值的大小調整可逆計數器的長度來實現數字編程控制。

3.3數字振蕩器的實現

數控振蕩器由加減脈沖控制器和除N計數器組成。加減脈沖控制器的作用是實現對輸入信號頻率和相位的跟蹤和調整,zui終使得輸出信號鎖定在輸入信號的頻率和相位上,它是由D觸發器和JK觸發器組合實現的。當沒有進位脈沖和借位脈沖輸入時,即鎖相環路穩定時,加減脈沖控制器對輸入時鐘進行二分頻后輸出,從而保持u1(t)和u2’(t)的正交;當有進位脈沖時,加減脈沖控制器除了將信號2分頻,還會在2分頻的過程中加入半個時鐘周期,當有借位脈沖輸入時,則是減去半個時鐘周期,這個過程是連續發生的。由于實際門電路中延遲的影響,有可能在邏輯輸出的信號中存在毛刺,從而產生不可預知的問題,所以可以通過時鐘控制的D觸發器來消除這些毛刺所帶來的隱患。由此可見,加減脈沖控制器就是通過這種方式來調節相位以使閉環系統zui終達到鎖定狀態。

Moku:Pro的PID/PLL

Moku:Pro的PID/PLL(相對于參考時鐘)多達四個輸入信號，從1 kHz到300 MHz的精度優于6 μ弧度?；跀?shù)字實現的鎖相環架構，Moku:Pro的PID/PLL提供了動態范圍、零死區和測量精度，超過了傳統鎖相放大器和頻率計數器的性能。

Moku:Pro的PID/PLL特征

?四個獨立的相位計通道輸出選項，跟蹤和記錄兩個獨立信號的相位，頻率和幅度。

?鎖相輸出選項，使您可以產生正弦波鎖相輸入。

?使用相位計的集成頻譜分析工具包在頻域觀察測量數據。

?鎖相環跟蹤帶寬從10hz到10khz。
